Системы видеонаблюдения

Видеонаблюдение или Closed Circuit Television (CCTV) является сегодня основным техническим средством безопасности для предприятий, офисов, государственных и общественных учреждений, личных домов, квартир, объектов городской инфраструктуры. Они также используются для контроля за персоналом, производственными процессами, потоками покупателей, наблюдением за животными и т.д. Такому их широкому применению есть немало причин. Основная из них - простота эксплуатации и широчайшие возможности:

• незаметность,
• непрерывность мониторинга,
• очевидность и юридическая ценность видеоматериалов,
• автоматический мониторинг охраняемого объекта,
• доступ к системе в любой момент,
• автоматическая отправка тревожных сообщений.

Системы видеонаблюдения подразделяются на два больших класса: аналоговые и цифровые (IP системы).

Аналоговые

Наиболее простые и дешевые системы, состоящие из камер и регистратора. Видеосигнал передается с камер на видеорегистратор, где и записывается. Сигнал не сжимаются и не кодируются, передаются как есть по коаксиальному кабелю. Принципиальные недостатки:

• низкое качество видео,
• искажения при передаче сигналов,
• близость камер к регистратору,
• Принципиальная нерасширяемость системы,
• для записи видео нужен дополнительный компьютер,
• нет удаленного доступа,
• уязвимость самой системы.

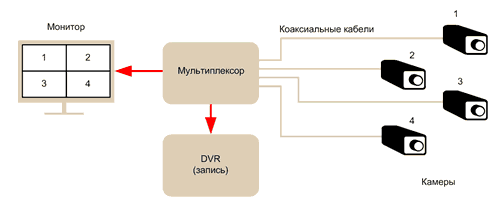

Близость камер к регистратору дает потенциальную возможность злоумышленнику пробраться на охраняемый объект и уничтожить регистратор, а за одно и все улики. Чтобы этого не произошло, а также для постоянного мониторинга необходимо чтобы рядом с регистратором постоянно присутствовал живой человек - дежурный оператор. Несмотря на дешевизну самой системы, это увеличивает эксплуатационные издержки. Упрощенно, систему можно изобразить так:

Сегодня подобные системы видеонаблюдения не применяются, уступив место более сложным гибридным системам. Однако, все они постепенно уходят в прошлое. Настало время полностью цифровых IP-систем.

IP системы

Современные системы видеоконтроля с развитыми функциями автоматизации и видеоаналитики. Исчезли громоздкие коаксиальные кабели, размер камер уменьшился. Появились следующие возможности:

• свободное наращивание кол-ва камер (расширяемость),
• качество видео HD,
• автоматический старт записи,
• автоматическая отправка тревожных сообщений на любое устройство.
• доступ к системе чарез Интернет,
• удаленность хранилища данных от охраняемого объекта,
• интегрирование в общую систему безопасности.

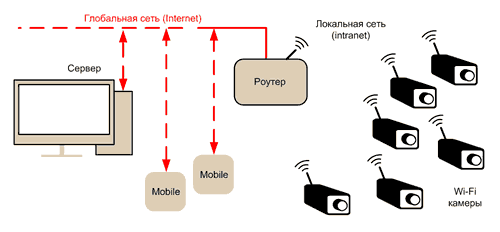

По сути IP-система видеонаблюдения - это локальная сеть (Wi-Fi или проводная LAN) с подключенными к ней устройствами: камерами, сервером, накопителями, компьютерами... Через роутер локальная сеть соединяется с глобальной сетью Интернет. Теперь можно контролировать объект из любой точки земного шара, записывать данные на удаленный сервер недоступный злоумышленникам, дистанционно включать тревогу и т.д. Все видеопотоки, циркулирующие в сети, имеют специальный формат, сжатие и кодирование происходит напрямую в камерах. По сути, камеры в IP-системе видеонаблюдения - это отдельные устройства к которым можно обращаться с других контролирующих устройств. Вот типичная схема:

Расширение системы выполняется довольно просто. Достаточно смонтировать еще одну камеру, подключить к электропитанию, прописать IP адрес камеры на сервере. Камера работает.

Конечно не всё так однозначно. IP камеры достаточно дороги, а настройка системы требует профессионализма. Ни о каком самостоятельном проектировании и подборе компонентов не может быть и речи.
